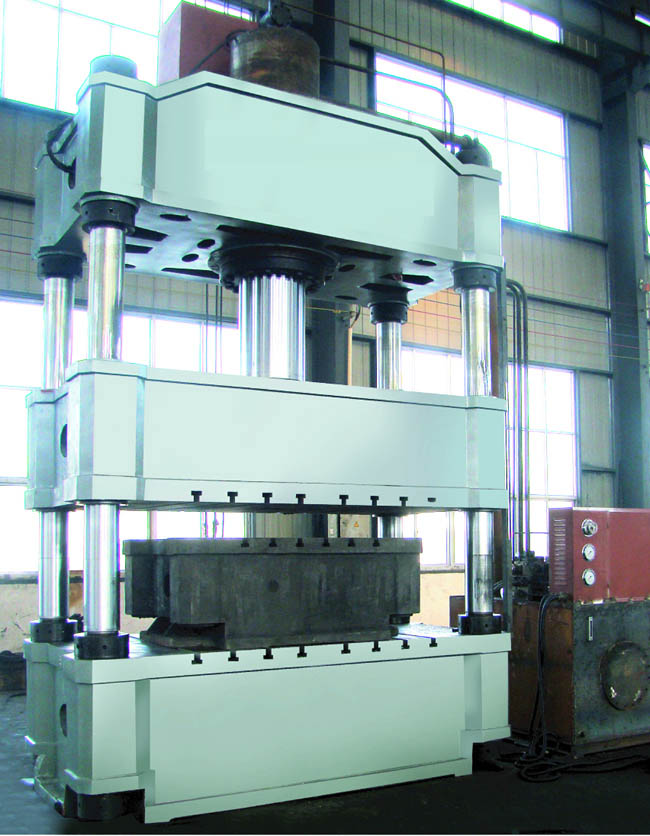

Y27單動薄板拉伸液壓機

[日期：：2014-5-9 10:10:08] [熱度： ]





計算機優化結構設計，框架式結構簡單、經濟、實用框架式結構剛性好、精度高、抗偏載能力強。
液壓控制采用插裝式基礎系統，動作可靠，使用壽命長，液壓)中擊小，減少了連接管路與泄漏點

項 目ltem		單位	YF27-63	Yf27-100	Yf27-200	Yf27-315	Yf27-315	Yf27-315	Yf27-400	Yf27-400
公稱力Nimial Force		kN	630	1000	2000	3150	3150	3150	4000	4000
回程力Return Stroke		kN	125	160	360	450	450	450	510	720
滑塊行程 Ram Stroke		mm	500	630	710	800	800	800	800	800
#大開口高度Day light		mm	800	800	1120	1000	1250	1200	1250	1060
液壓墊公稱力Cushion Firce		kN	250	400	800	1000	1250	1000	1600	1600
液壓墊行程 Cushion Stroke		mm	200	250	250	300	300	300	350	250
滑塊運行速度 Ram Speed	空程下行 ldle Stroke	mm/s	115	120	130	150	150	150	180	120
	工作 Pressing	mm/s	12	10~16	13~23	6~14	8~14	6~14	13~23	6~15
	回程Reurn	mm/s	105	90	130	100	110	100	200	90
液壓墊運行速度 Cushion Speed	上升 Ejecting	mm/s	62	38	60	45	40	45	60	45
工作臺尺寸 Table dimensions	左右 LR	mm	570	1200	930	1120	1260	2000	1340	2000
工作臺尺寸 Table dimensions	前后 FB	mm	500	1000	900	1120	1200	1500	1250	1200
液壓墊尺寸 Cushion dimensions	左右 LR	mm	400	750	600	750	900	1500	900	1500
液壓墊尺寸 Cushion dimensions	前后 FB	mm	400	600	600	750	900	900	900	800
外形尺寸 Overall dimensions	左右 LR	mm	1900	2800	2720	2650	3200	4330	3950	4180
	前后 FB	mm	1960	2400	2200	2000	2200	4130	2600	1760
	地面以上高 Above floor	mm	2900	3052	3630	4200	4200	4170	4350	5200
電動機功率 Motor Power		kW	7.5	11	30	22	30	25	60	44
機器總重量 Total Max（約）		t	2.7	8.5	12	15	18	30	25	30

項 目ltem		單位	Yf27-500	Yf27-500	Yf27-500	Yf27-630	Yf27-800	Yf27-1000	Yf27-1500	Yf27-3000
公稱力Nimial Force		kN	5000	5000	5000	6300	8000	10000	15000	3000
回程力Return Stroke		kN	570	570	810	1000	1000	1500	1150	2450
滑塊行程 Ram Stroke		mm	900	900	1100	1100	1000	1200	1200	1000
#大開口高度Day light		mm	1500	1500	1500	1500	1600	1800	1800	2000
液壓墊公稱力Cushion Firce		kN	2000	2000	2500	2500	3150	4000	4000	8000
液壓墊行程 Cushion Stroke		mm	400	400	400	400	350	450	500	400
滑塊運行速度 Ram Speed	空程下行 ldle Stroke	mm/s	180	180	150	160	250	150	150	150
	工作 Pressing	mm/s	10~18	10~18	8~14	8~20	10~24	9~20	15	5~8
	回程Reurn	mm/s	180	180	90	120	180	120	100	100
液壓墊運行速度 Cushion Speed	上升 Ejecting	mm/s	45	45	30	50	60	45	50	40
工作臺尺寸 Table dimensions	左右 LR	mm	2000	1420	2500	2500	3000	3200	3000	3200
工作臺尺寸 Table dimensions	前后 FB	mm	1600	1400	1800	1500	2000	2200	2200	2000
液壓墊尺寸 Cushion dimensions	左右 LR	mm	1650	1050	1950	1350	2250	2550	2400	2400
液壓墊尺寸 Cushion dimensions	前后 FB	mm	1200	1050	1200	900	1350	1650	1500	1300
外形尺寸 Overall dimensions	左右 LR	mm	4700	4100	5100	4700	7250	8480	6500	8500
	前后 FB	mm	3000	3000	2110	2200	5950	5000	4500	5000
	地面以上高 Above floor	mm	5200	4900	5300	5800	6100	6750	7000	7600
電動機功率 Motor Power		kW	60	60	60	60	98	98	112	185.5
機器總重量 Total Max（約）		t	38	34	53	60	90	120	100	260

關鍵字：薄板液壓機
